Kontaktproblem – oder warum der Anlasser nicht immer funktioniert hat
Inzwischen gibt es ja bereits recht spannende Berichte von uns Seglern auf JAZARA, die von dem Widerkehrenden Problem mit dem nicht funktionierenden Anlasser handeln. In den letzten Jahren sind verschiedene Reparaturversuche unternommen worden und unterschiedliche Hypothesen als Erklärungsversuch aufgestellt und dann wider verworfen worden. Der Tausch des Anlasserknopfes auf dem Motorpanel im Cockpit und auch diverse Batterieladeversuche haben jedoch keine dauerhafte Lösung gebracht.
Gleich zu Beginn: Das Problem kann inzwischen wohl als identifiziert und (hoffentlich) behoben angesehen werden. Also Grund zum Aufatmen von der Sorge, dass nach einer längeren Fahrt gerade vor einem Hafen oder einer Schleuse der Motor nicht mehr anspringt.
Auf Wunsch von Hajo möchte ich Euch gerne einige Bilder und Analysen zeigen, die in diesem Zusammenhang gemacht worden sind. – Ja, das neue Rasterelektronenmikroskop und die angehängte EDX-Einheit sind ein tolles Spielzeug ;-) Aber der Reihe nach.
Zunächst mal zur Fehlerbeschreibung (gemäß Erzählungen und eigenen Erfahrungen):
1. Beim drücken des Starterknopfes hört man nur ein leichtes knacken, aber keinerlei Drehen des Anlassermotors
2. Das Problem tritt „digital“ auf. Entweder dreht der Anlassermotor mit normaler Geschwindigkeit und der Dieselmotor springt normal an, oder der Anlassermotor dreht gar nicht. Ein langsames drehen, wie man es bei niedriger Batteriespannung kennt, ist nicht bekannt beobachtet worden in diesem Zusammenhang.
3. Das Problem tritt vorwiegend nach längerer Pause auf (1-2 Wochen Liegezeit), oder manchmal auch nach einigen Stunden Segeln. Es tritt nicht auf bei unmittelbar folgenden wiederholten Startzyklen.
Diese drei Feststellung lassen den Schluss zu, dass es eher kein Problem mit der Starterbatterie, oder dem Anlasser gibt, sondern es sich um ein rein elektrisches Problem zwischen der Batterie und dem Anlassermotor handelt. Das Problem lässt sich auf das Kabel und die verschiedenen Kontakte eingrenzen.
Hajo war so freundlich, mir den Schaltplan vom Motor zu geben. Damit konnte das Problem bereits zuhause weiter eingegrenzt werden. Der Anlasserstrom fließt direkt von der Batterie zum Anlassermotor und von dort über die Motormasse zurück zur Batterie. Im Anlasser selber befindet sich ein Relais, welches den Anlasserstrom ein- bzw. ausschaltet. Der Schaltstrom ist relativ hoch, da der Strom auch durch die Spule fließt, welche das Anlasserritzel in den Zahnkranz des Schwungrades zieht. Dieser Stromkreis ist mit 30A abgesichert und eben dieser Stromkreis wird durch den Startknopf am Motorpanel geschlossen. Mit anderen Worten, mit dem schwarzen Druckschalter schaltet man den Strom, der das Ritzel des Anlassers in die Schwungscheibe zieht und gleichzeitig wird der Stromkreis für den Anlassermotor geschlossen.
An einem Samstag im Herbst 2015 habe ichdie Gelegenheit genutzt und bin zu JAZARA gefahren mit viel Elektronikreparaturmaterial im Kofferraum. Vor Ort konnte ich dann die Kabel in Ruhe prüfen. Im gesamten betroffenen Stromkreis konnten an gleich drei Stellen Probleme gefunden werden:
1) Der Stecker unterhalb des Motorpanels (Backskistenbereich) war undicht geworden. Salz hat zu starker Korrosion geführt und den Kontaktwiderstand stark erhöht.
Flachkontaktstift des Steckers aus dem gedichteten Stecker unterhalb des Motorpanels (Backskistenbereich). Die Kontaktpuntke befinden sich ganz rechts fast schon am Ende des Kontaktes. Hier sind ebenfalls Korrosionsspuren zu sehen.
2) Kurz hinter dem Stecker wurde das Kabel offenbar mal getrennt und dann mit einem einfachen Rundstecker wieder verbunden. Diese Stelle war gar nicht gedichtet.
Rundkontakt unterhalb des Steckers unterhalb des Motorpanels (Backskistenbereich). Zu erkennen sind starke Korrosionserscheinungen.
3) Kurz vor dem Anlassermotor im Motorraum wurde das Kabel unsachgemäß gekrimpt und dann nicht fixiert. Durch Vibrationen sind nahezu alle Litzen gerissen. Die noch verbleibenden Litzen sind gerissen, als ich das Kabel leicht bewegt habe.
Mit dem Rasterelektronenmikroskop habe ich einige Bilder gemacht aus den jeweiligen Kontaktbereichen. Also dort, wo der eigentliche Stromfluß stattfindet.
Kontaktbereich
Kontaktbereich

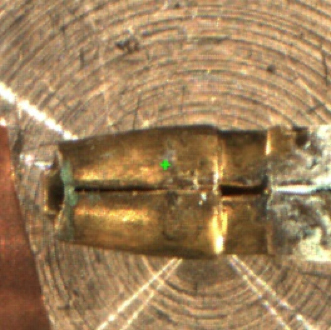

Hier ist der Rundkontakt zu sehen, aufgenommen von der Digitalkamera im REM. Grün markiert ist der Punktm, auf den man den Elektronenstrahl später richten will (Zoomziel)

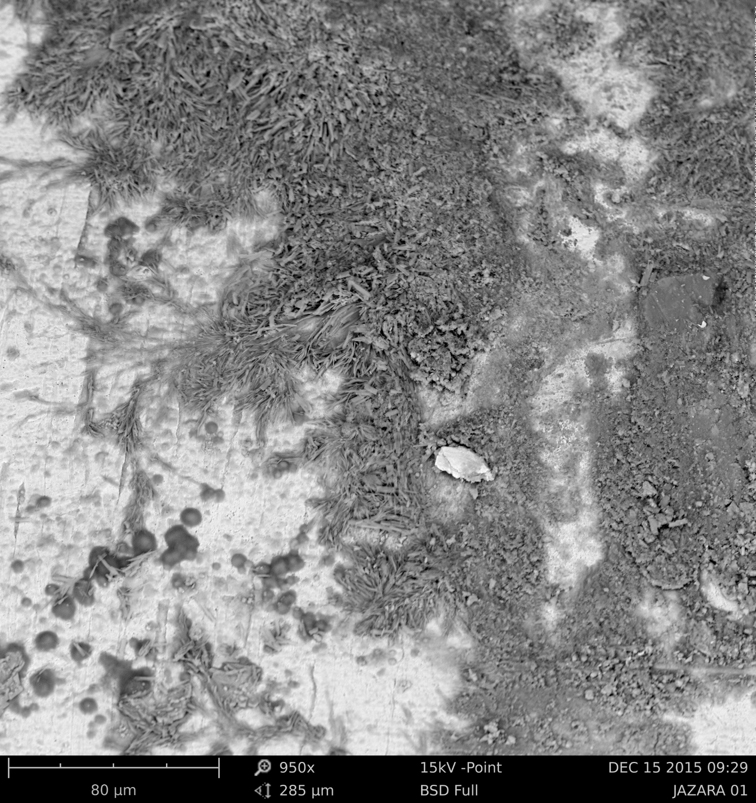

Erster Zoom mit 950-facher Vergrößerung im BSE-Modus (Back Scattered Electrons). Dunkle Partien stammen von leichen Atomen (Na und Cl). Die hellen Bereiche stammen von schwereren Atomen (hier: Cu und Zn). Da der Kontakt aus Messing besteht, findet man Kupfer und Zink.

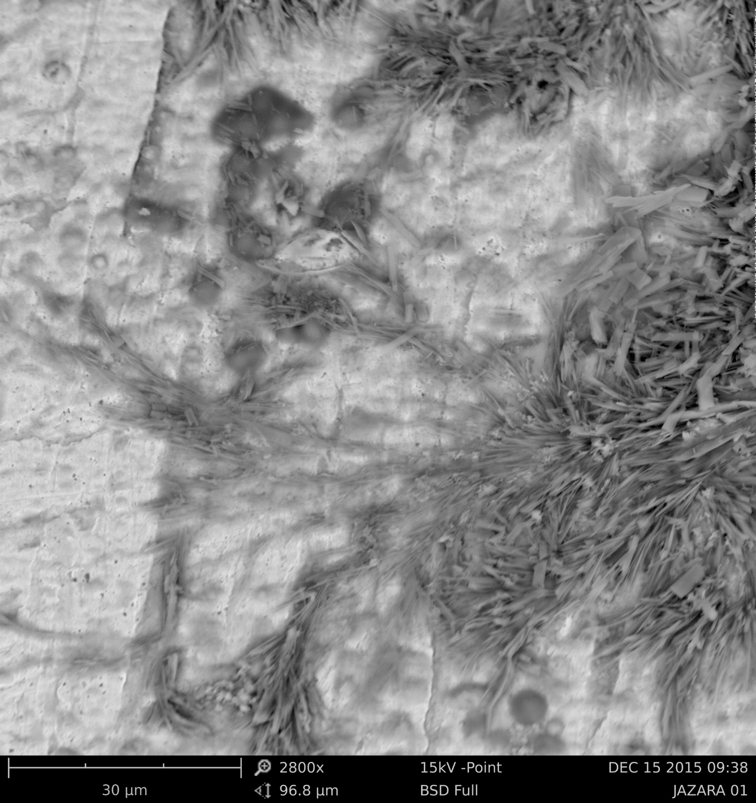

Zoomt man etwas weiter hinein (hier: 2800 x), so erkennt man bereits die kristalline Struktur, wie sie typischer Weise bei Korrosion auftreten. Auch die Salzkristalle sind zu sehen. Das Problem ist, dass hierdurch keine gute elektrische Leitfähigkeit mehr gegeben ist.
Es reicht häufig ein gewisser Anfangsstrom, um einen Stromkanal durchzubrennen. Das äußert sich dann so, das entweder gar kein Strom fließt, oder dann auf einmal relativ gut. So ein Stromkanal schließt sich nach einigen Stunden oder bei hoher Feuchtigkeit wieder.

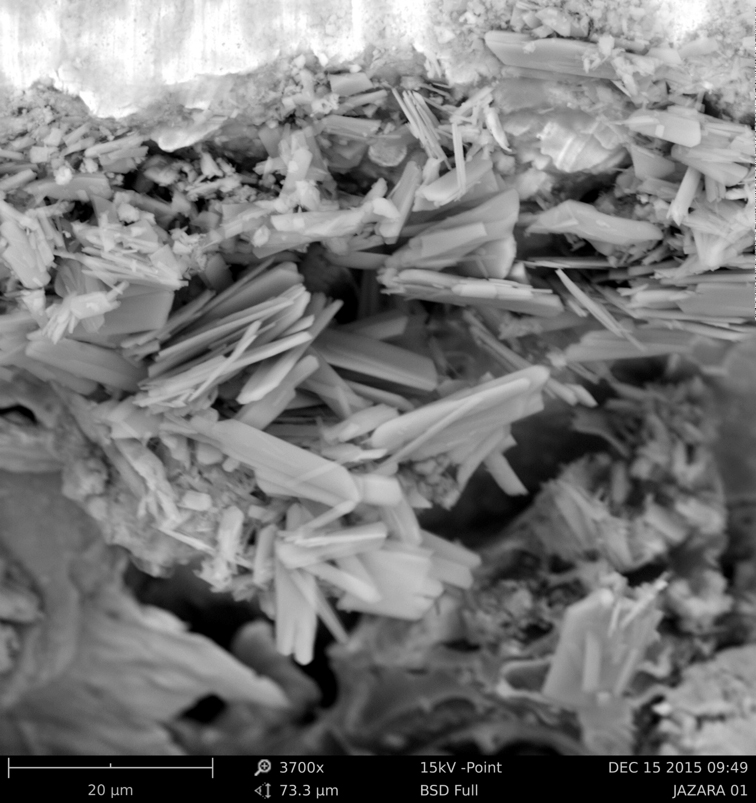

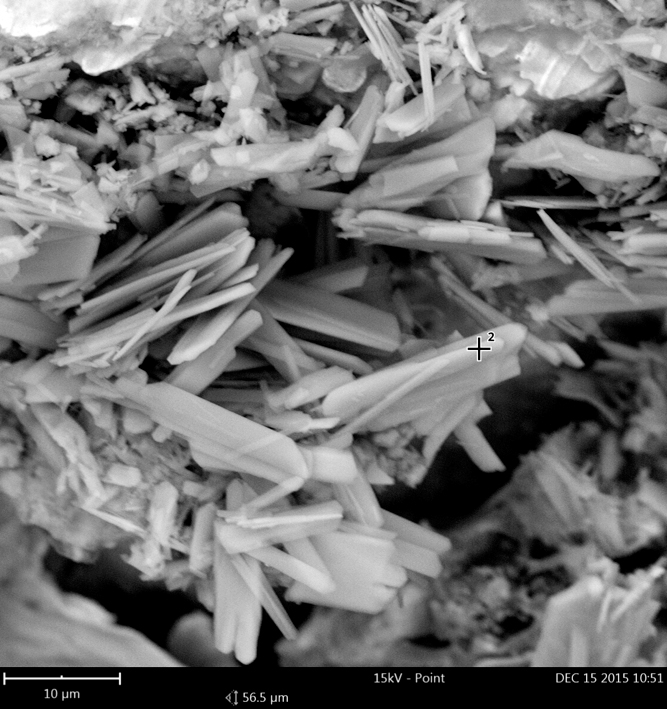

Noch eine etwas andere Stelle (der Spalt oben am Rundkontakt). Hier konnten sich „schöne“ NaCl- Kristalle bilden. Die Vergrößerung beträgt hier 3700-fach.

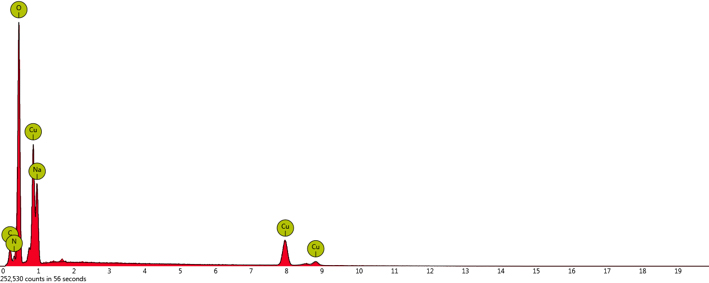

Im nächsten Schritt habe ich noch einige Elemenscans gemacht. Das entstehende Röntgenspektrum wird Bildpunkt für Bildpunkt ermittelt und anhand der Röntgenlienien die Elemente und sogar die relativen Häufigkeiten ermittelt. Hier einige Beispiele:
Auffällig ist im Messpunt 2 der relativ hohe Anteil von Natrium. Das Kupfer stammt aus dem Basismatieral. Zu beachten ist, dass man bei einer Beschleunigungspannung von 15 kV ca. 1 μm in die Probe (leichte Elemente auf der Oberfläche) hindurchschaut. Es sind daher auch Röntgenlienien aus dem tiefer liegenden Messing zu sehen. Sauerstoff und Kohlenstoff findet man eigentlich auf jeder nicht gereinigten Probe. Wir leben halt in einer Kohlenstoff-Welt. Auf Kontakten findet man darüber hinaus fast immer Öle, die ja auch viel Kohlenstoff enthalten. Stickstoff ist hier auch nicht ungewöhnlich zu finden.
Flachkontaktuntersuchung:
Der Flachkontakt zeigt an der Oberfläche starke Ölspuren und Verunreinigungen

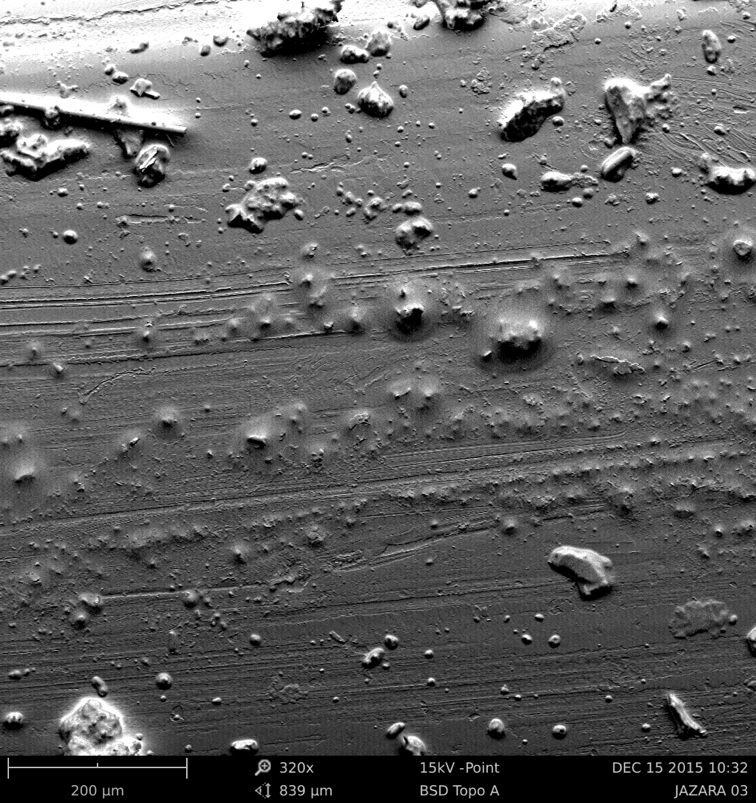

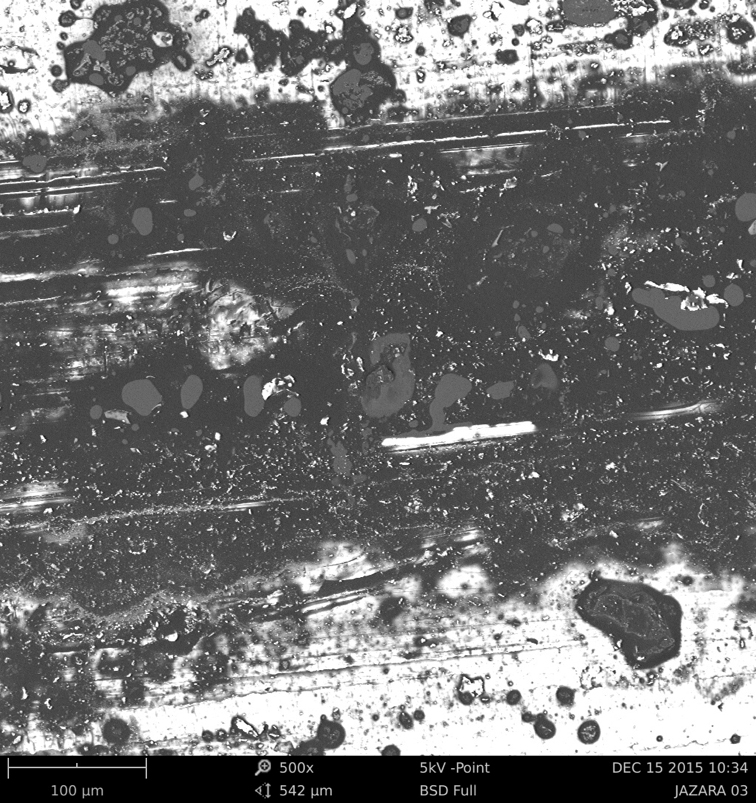

Die Oberfläche des Flachkontaktes zeigt eine sehr unebene Textur und viele Schmutzpartikel.

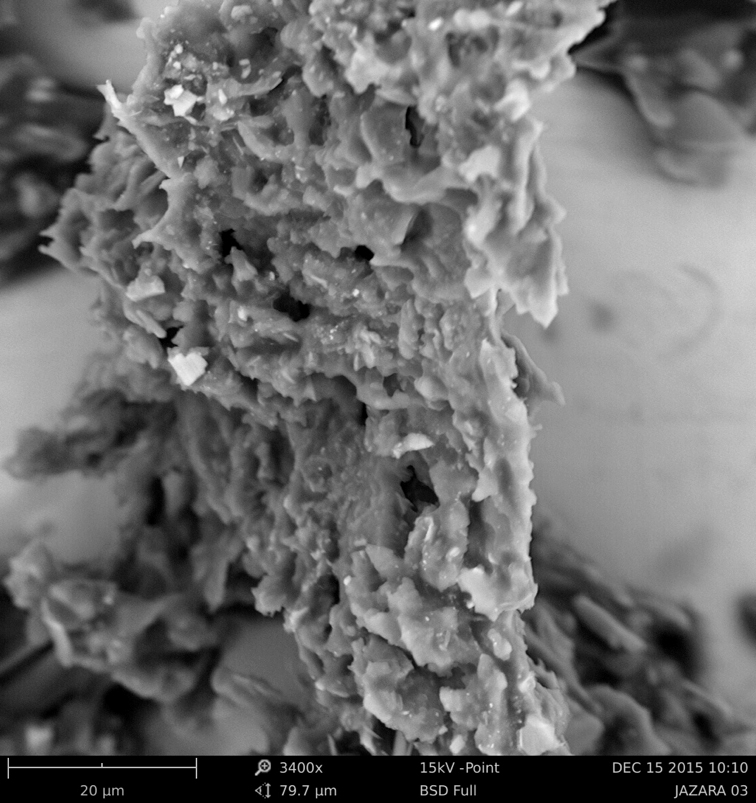

Einzelner Schmutzpartikel auf dem Flachkontakt

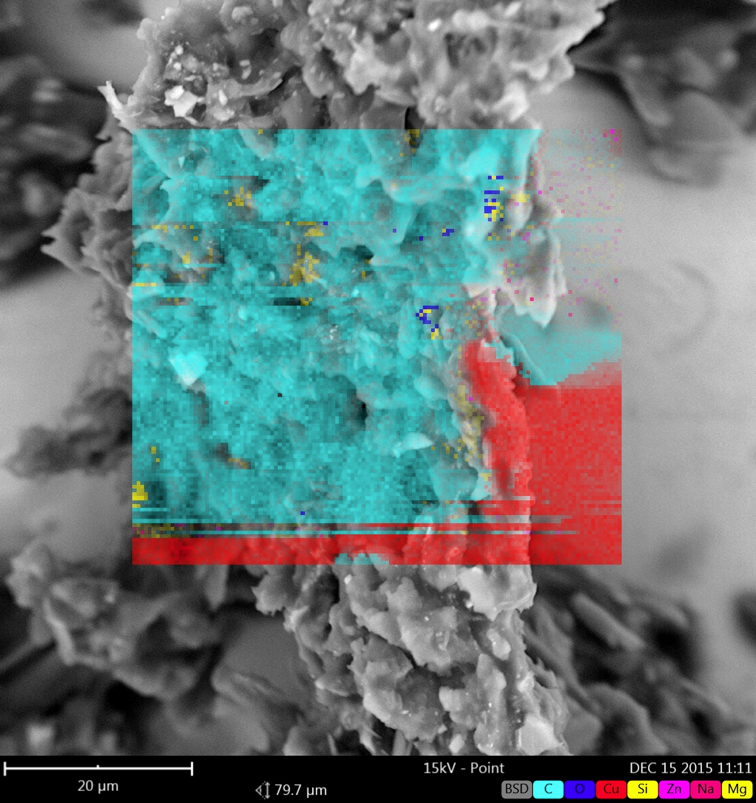

Ein EDX-Flächenscan zeigt, dass es sich hierbei um Kohlenstoff handelt. Es könnte sich hier um kristallisierte Öle handeln.
Magenta: Kohlenstoff. Geringe Mengen von Silizium und Magnesium. Da kein Zink in dem Partikel zu finden ist, handelt es sich nicht um herausgewachsenes Basismaterial, wie es bei starker Korrosion vorkommen kann. Elektrisch ist dies als eher unkritisch einzustufen.
Abstellmaßnahme:
Die Kontakte und Stecker sind inzwischen alle ausgetauscht und die Enden mittels Doppelstoßverbinder mechanisch und elektrisch fest verbunden worden. Die Presszonen sind darüber hinaus nachgelötet worden.
Es gibt jedoch noch Stecker am Anlasserpanel und den Anlasserschalter. Diese sind aber vergleichsweise in gutem Zustand.
Das Ringeyelet am Anlassermotor selber sollte von Zeit zu Zeit überprüft werden, da es hier bedingt durch die starken Vibrationseinflüsse und die im Vergleich zu üblichen Automotivanforderungen nur
unzureichenden Leitungsfixierung zu Rissbildungen und in der Folge zu Kontaktproblemen kommen kann.
Soviel zu diesem kleinen Exkurs
Jens
